Основная информация о турбине Siemens SGT-200
Основная информация о турбине Siemens SGT-200
SGT-200 (старое название Tornado) – это промышленная газовая турбина Siemens мощностью 6,8/7,7 МВт, на различных видах топлива. Турбина отличается превосходной надежностью и отличным соотношением масса-мощность.
Турбина SGT-200 – это уникальное сочетание проверенной надежности с новыми технологиями. В декабре 1983-го года за турбину Tornado компания-производитель Ruston (теперь входит в состав Siemens) была удостоена престижной британской премии МакРоберта, которую вручают за самые перспективные инновации.
SGT-200 полностью оправдала оказанное высокое доверие миллионами часов эффективной работы. На сегодняшний день было продано более 430 турбин SGT-200. Общая наработка поставленных турбин составляет около 30 миллионов эквивалентных часов.

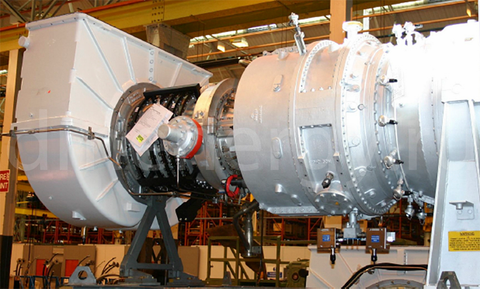

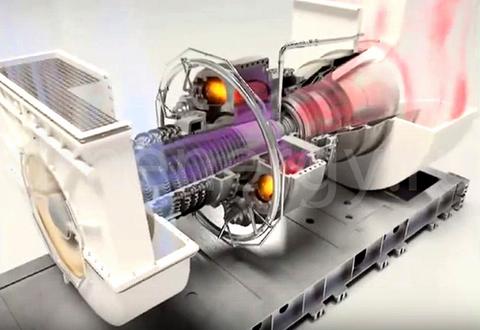

Принцип действия
Воздух поступает в фильтр и проходит через улитку.
Через направляющий аппарат воздушный поток попадает в 15-ступенчатый осевой компрессор, где воздух сжимается с соотношением 12,3:1.
Образованная при перемешивании с топливом топливовоздушная смесь непрерывно сжигается, приводя в действие турбину.
Горячие газы отводятся через выхлопную систему и могут быть использованы в котле-утилизаторе.
Комплектация и сферы применения
Одновальная версия турбины используется для электрогенерации и когенерации в установках простого и комбинированного цикла; морских и наземных объектах нефтегазовой отрасли.
Двухвальная версия турбины SGT-200 разработана для приведения в действие насосов и компрессоров, то есть эксплуатации в качестве механического привода.
Турбина, вспомогательный редуктор, система управления и бак со смазочным маслом размещаются на стальной турбинной раме. Ведомые блоки, в том числе редуктор, смонтированы на отдельной раме, которая соединяется с основной.

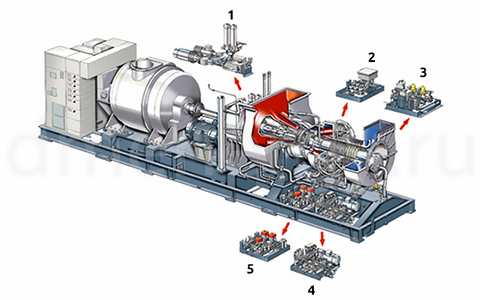

Установка на основе SGT-200-1S для генерации электроэнергии

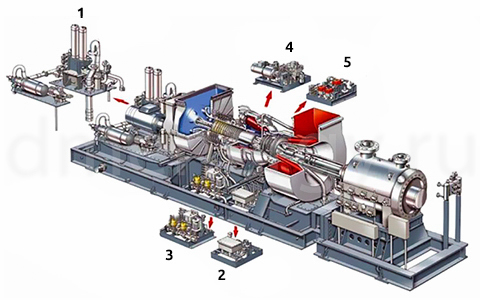

Установка на основе SGT-200-2S для привода механических устройств
Преимущества
- Высокая стабильность работы
- Экономичность
- Низкоэмиссионная камера сгорания для газового с системой сухого снижения концентрации вредных веществ в выхлопных газах Dry Low Emissions (DLE)
- Единая смазочная система

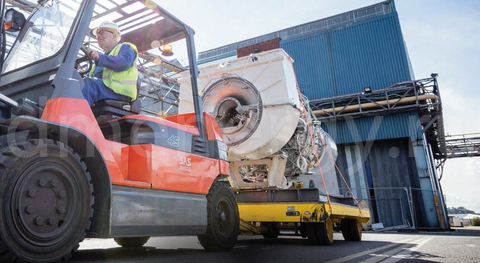

- Удобство транспортирования и обслуживания

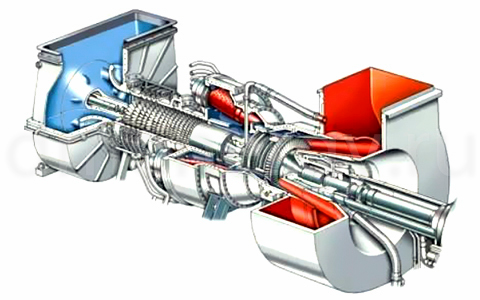

Одновальная турбина SGT-200-1S
Одновальная версия состоит из компрессора, камеры сгорания и турбины, а также высокопрочных кожухов. Такая простая конструкция позволяет выполнять полное обслуживание турбины на месте установки. Отличная реакция на изменения нагрузки обеспечивает стабильность во всех сферах применения.
Двухвальная версия имеет в своем составе как турбину высокого давления (ТВД), так и свободную турбину. Двухвальное исполнение характеризуется гибкостью регулирования основных рабочих параметров турбины.
Турбина Siemens SGT-200 может работать как на жидком, так и на газообразном (включая водород) топливе, также доступен двухтопливный режим работы камеры сгорания.
Компрессор
15-ступенчатый околозвуковой осевой компрессор. Лопатки статора и ротора изготовлены из стали 17-PH. Компрессор оборудован вращающимся диффузором. Кожухи компрессора разделены как по вертикали, так и по горизонтали.
Камера сгорания
Камера сгорания состоит из 8 противоточных трубчатых камер с перекрестным зажиганием. Доступ к камерам осуществляется путем разделения корпуса. Камеру можно снять, извлекши горелку. Таким образом, демонтаж выполняется без нарушения каких-либо трубных соединений.
Турбина
Сопловые и рабочие лопатки первой ступени имеют воздушное охлаждение, что обеспечивает требуемую длительность работы 40000 часов.
Силовая турбина
Конструкция силовой турбины схожа с конструкцией ТВД и состоит из двух ступеней сопловых и рабочих лопаток.

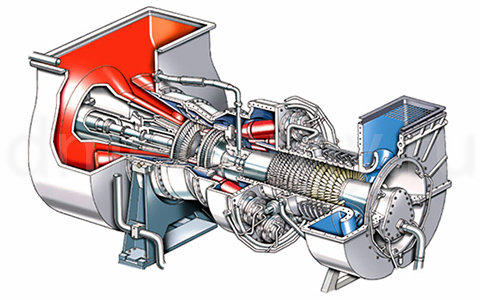

Двухвальная турбина SGT-200-2S
- Смазочный модуль
- Модуль автоматического слива с электронным управляющим блоком
- DLE модуль газообразного топлива
- Модуль подачи жидкого топлива
- Модуль очистки жидкого топлива
